ソーラーウォール?ソーラー暖房の温度計測
前回、ソーラーウォールを作ってみたけど、実際の温度がわからないのでRaspberryPiで計測してみた。
材料集め
- RaspberryPi
- 無線LANアダプタ
- 温度センサー
- ケーブルやSDカード、電源などもろもろ
RaspberryPi
RaspberryPiと温度センサーで計測します。
まず、RaspberryPiを購入しようとAmazonで調べたらなんと18,600円!!
測るだけでこの金額はきついので、RaspberryPiを探すことにした。
探したらRaspberryPi無印が出てきたので、これで行く。
無線LANアダプタ

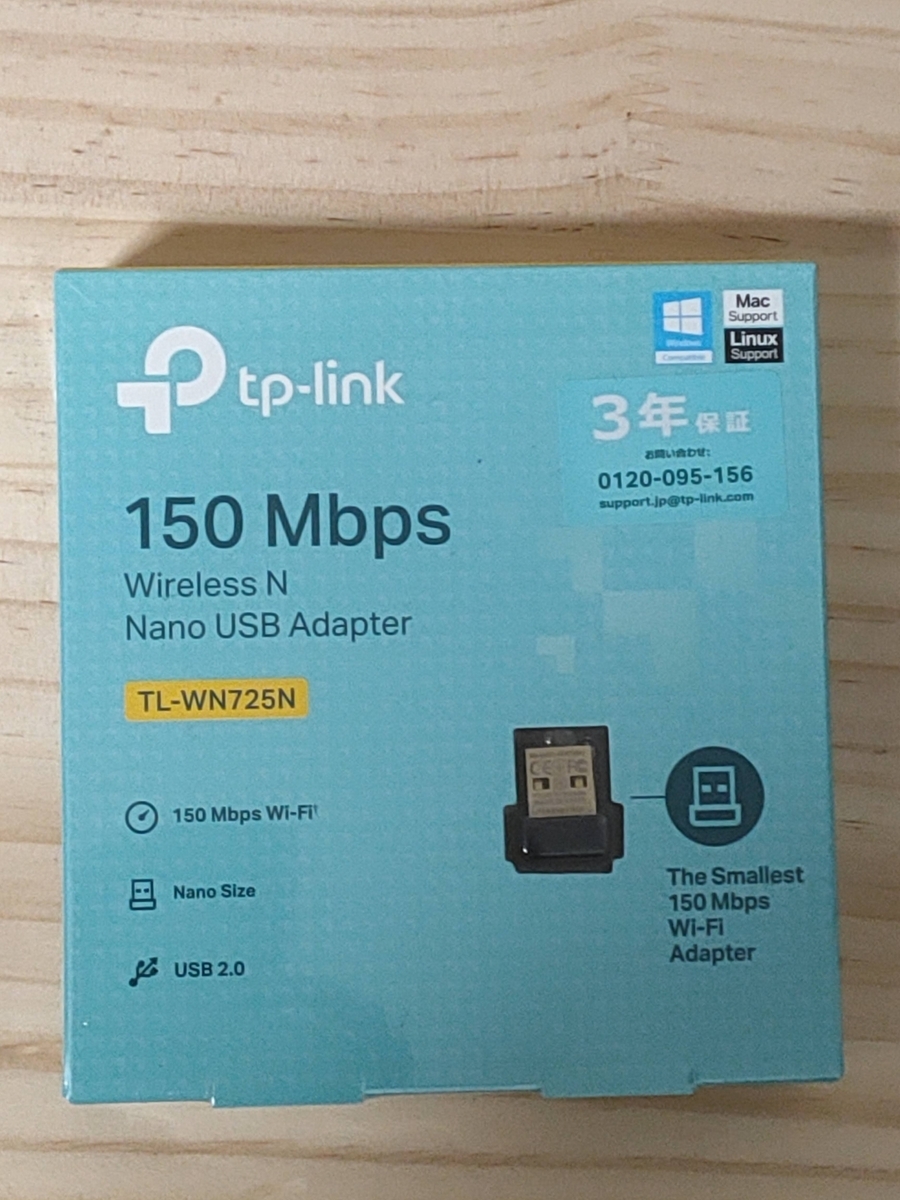

RaspberryPi無印は無線LANが無いのでTP-Link TL-WN725Nを購入。
温度センサー
RaspberryPiを探していたら、温度調節器と白金測温抵抗体を発見!!
これだけで温度が測れるじゃん。
でも1セットしかなかったので、他を探していたらDHT11を数個発見。
いつ買ったか忘れたけど、Amazonで調べてみたら100円台で温湿度が測れるは破格値だと思う。
温度調節器と白金測温抵抗体だと物にもよるけど、1万円ぐらいかかる。
ちょい計測にはありがたい。
温度計測器作成

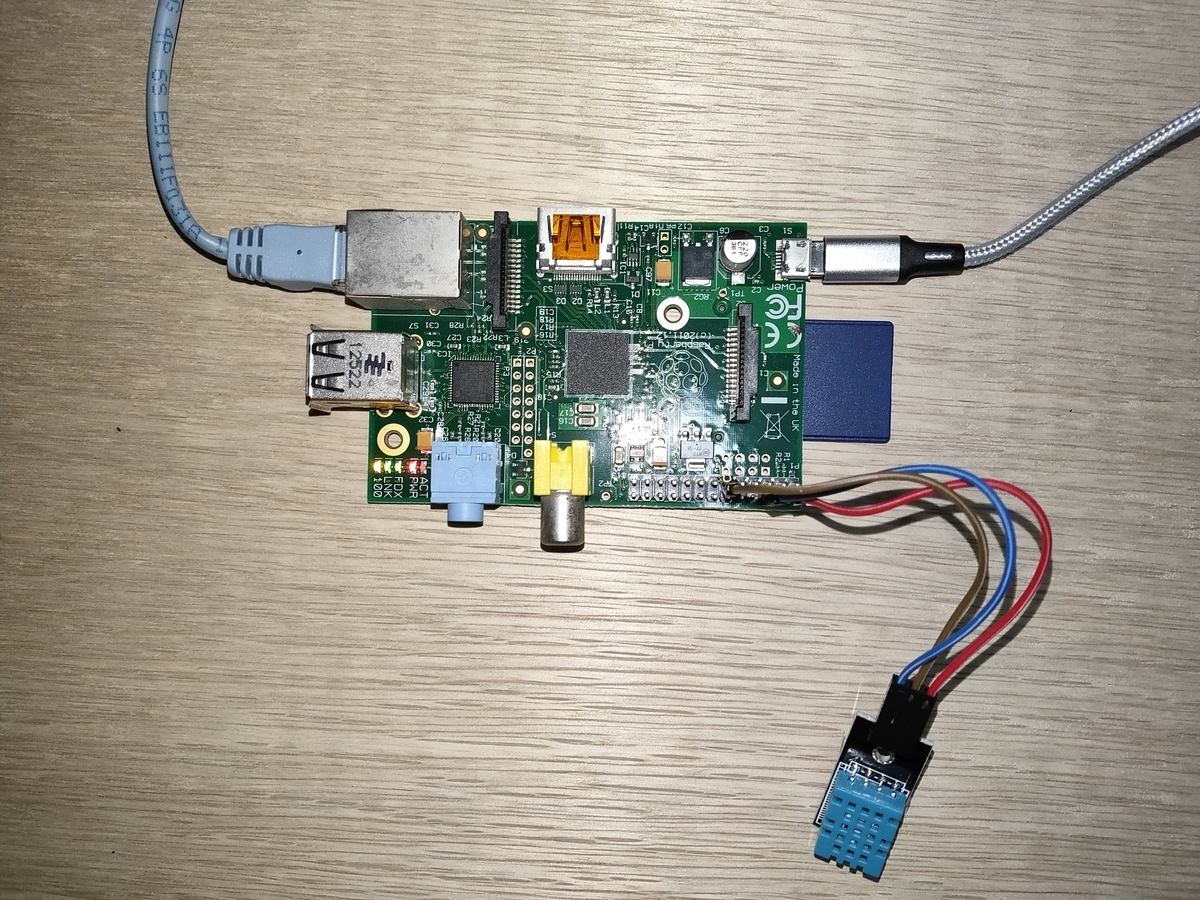

在庫のRaspberryPiとDHT11 という温湿度モジュールが発掘できたので、とりあえず温度計測をしてみる。
RaspberryPiのOSインストールは割愛。プログラムは機会があったら公開しようかと思います。
ん~、温度のばらつきが多いな、しかも取りこぼしも結構ある。とりあえず温度計測したいだけなのでこれで行く。

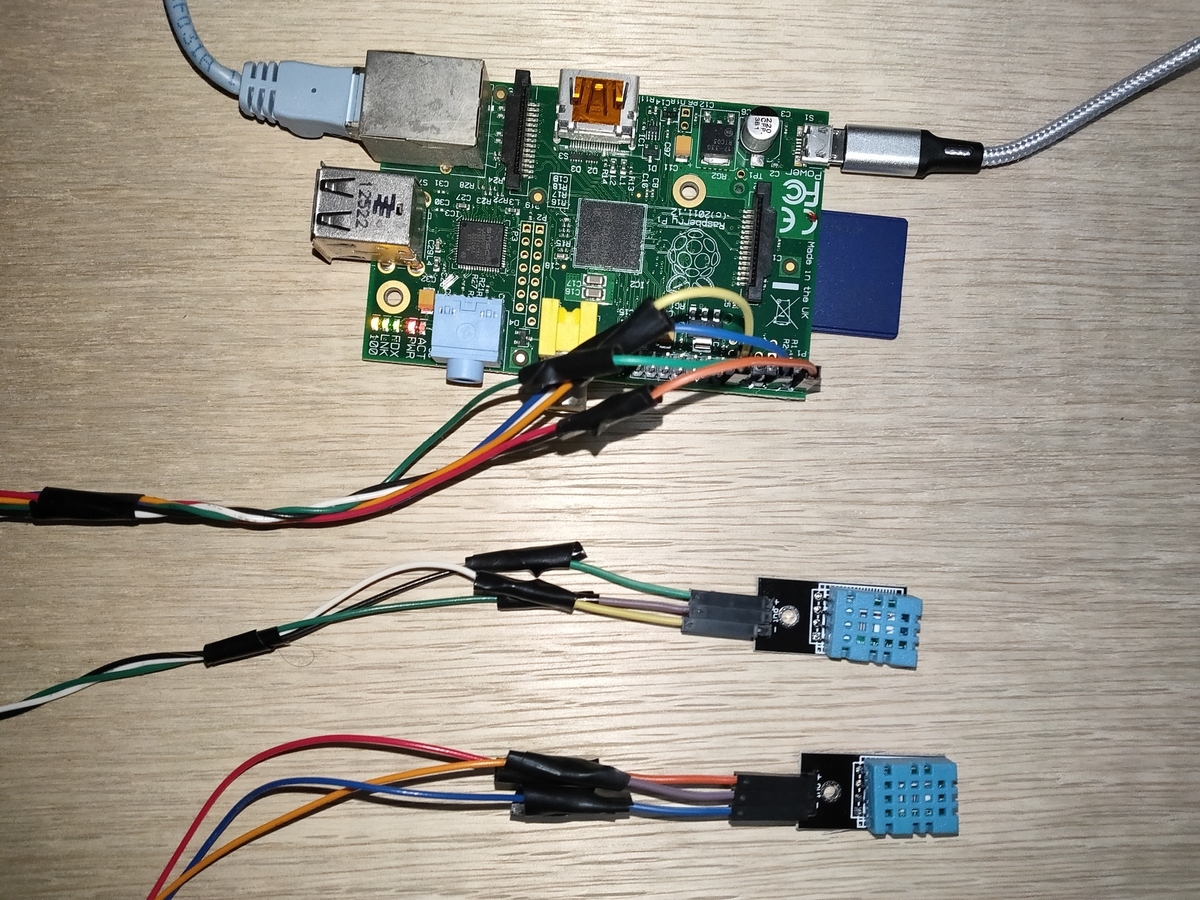

入り口温度と出口温度を測りたいので、もう1つ追加して2つ分を計測。
とりあえずコードを3本束ねて即席ケーブルを作成。
設置
これを、ソーラーウォールの入り口と出口に設置して完了。
可視化
計測はできるようになったけど、可視化まで作るのは辛いので、下の可視化サービスを利用することにしました。
設定も、簡単ですぐに可視化できます。
機能があまりないですが、とりあえずの可視化には良いサービスだと思います。
結果
出口温度は晴れている日で45℃ぐらいでした。
優秀です。
入口温度から考えると30℃ぐらいの温度差があるので、モワッと温かい感じです。
おまけ

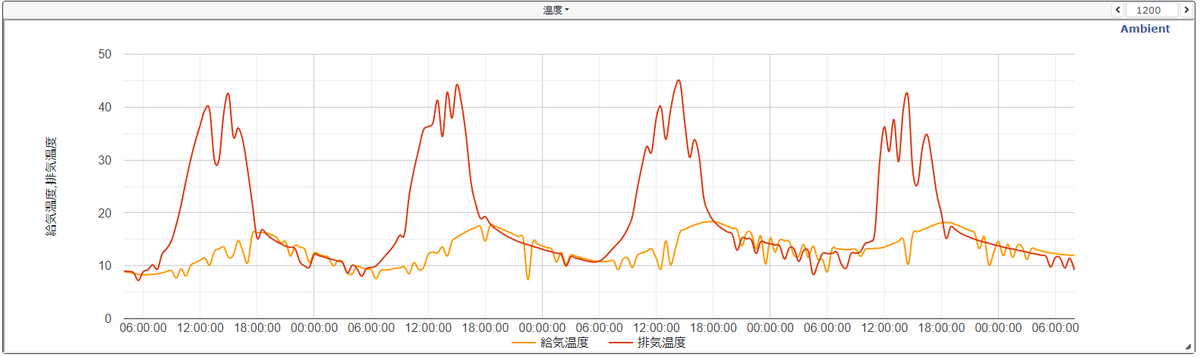

実際のグラフは下記になります。
